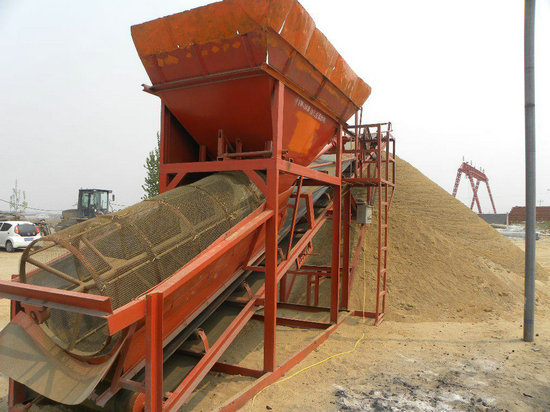

滾筒裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。滾筒篩砂機、滾筒篩分機與滾筒篩的原理構造幾乎相同，是人們對它的認識和叫法上存在差異。
| 型號 | 處理量（噸/小時） | 外篩直徑 | 長度 | 功率 |
|---|---|---|---|---|
| GTS-3 | 10.4 | Φ1200 | 35 | 4 |
| GTS-5 | 13.8 | Φ1200 | 4 | 5.5 |
| GTS-10 | 27.8 | Φ1400 | 5 | 7.5 |
| GTS-15 | 47.7 | Φ1500 | 6 | 11 |
| 型號規格 | 生產能力(t/h) | 功率 | 轉速(r/min) | 機重 | |
|---|---|---|---|---|---|
| 粗篩 | 細篩 | ||||
| 600×1800 | 18 | 8 | 2.2-3 | 26 | 1.8 |
| 800×2400 | 36 | 16 | 4 | 22 | 2.6 |
| 1000×3000 | 60 | 27 | 5.5-7.5 | 18 | 3.9 |
| 1200×3600 | 90 | 40 | 7.5-11 | 16 | 4.8 |
| 1500×3600 | 110 | 50 | 11—13 | 14 | 5.7 |
| 1800×4200 | 165 | 77 | 13-17 | 12 | 6.2 |
| 2100×4200 | 230 | 115 | 15-22 | 10 | 6.8 |
