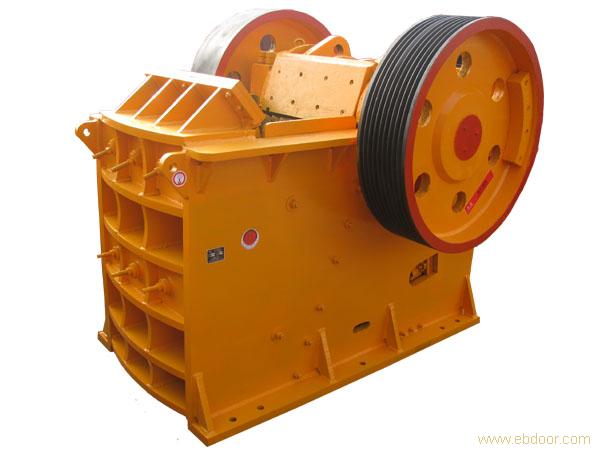

顎式破碎機破碎方式為曲動擠壓型，運作原理主要模擬動物的兩顎運動。工作時，電動機驅 動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時，肘板和動顎間夾角變大，從 而推動動顎板向定顎板接近，物料通過兩顎板之間的擠壓、搓、碾等實現多重破碎；當動顎 下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，已破碎物料在 重力的作用下，經顎腔下部的出料口自由卸出。隨著電動機的連續轉動，動顎做周期性的壓 碎和排料，實現批量生產。
| 型號 | 給料口尺寸 | 最大給料口尺寸 | 出料口尺寸 | 生產能力(t/h) | 電動機極數 | 電動機功率 | 重量 | 外形尺寸(長×寬×高)(mm) |
|---|---|---|---|---|---|---|---|---|
| PE150×250 | 150×250 | 125 | 15-40 | 1-4 | 4 | 5.5 | 0.8 | 720×660×850 |
| PE200×300 | 200×300 | 160 | 15-50 | 2-6 | 4 | 7.5 | 1.2 | 910×750×990 |
| PE250×400 | 250×400 | 210 | 20-60 | 5-20 | 4 | 15 | 2.8 | 1300×1090×1270 |
| PE400×600 | 400×600 | 320 | 40-100 | 30-60 | 6 | 30 | 7 | 1730×1700×1630 |
| PE500×750 | 500×750 | 425 | 50-100 | 60-110 | 6 | 45-55 | 11.5 | 2030×1910×1950 |
| PE600×900 | 600×900 | 500 | 60-160 | 60-150 | 8 | 55-75 | 17 | 2300×2210×2350 |
| PE750×1060 | 750×1060 | 630 | 80-180 | 110-280 | 8 | 90-110 | 29 | 2620×2302×2900 |
| PE-800×1060 | 800×1060 | 640 | 80-200 | 120-350 | 8 | 110 | 30 | 2530×2310×3110 |
| PE900×1200 | 900×1200 | 750 | 100-200 | 160-350 | 8 | 110-132 | 50 | 3800×2826×3025 |
| PE-1000×1200 | 1000×1200 | 850 | 110-235 | 180-400 | 8 | 132-160 | 57 | 3889×2826×3025 |
| PE-1200×1500 | 1200×1500 | 1020 | 150-300 | 400-800 | 8 | 220-250 | 100.9 | 4590×3342×3553 |
| PEX150×750 | 150×750 | 120 | 10-50 | 5-16 | 6 | 15 | 3.8 | 1200×1530×1060 |
| PEX250×750 | 250×750 | 210 | 20-60 | 15-30 | 6 | 22 | 5.5 | 1380×1751×1515 |
| PEX250×1000 | 250×1000 | 210 | 20-60 | 15-60 | 6 | 30 | 7 | 1560×1650×1390 |
| PEX250×1200 | 250×1200 | 210 | 20-60 | 20-70 | 6 | 37 | 7.7 | 1940×1850×1450 |
| PEX300×1300 | 250×1300 | 250 | 25-70 | 30-90 | 6 | 55 | 11.5 | 2285×2100×1730 |
